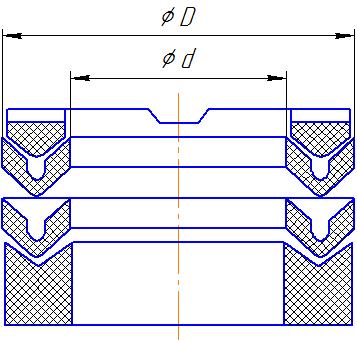

Манжеты шевронные (ГОСТ 22704-77)

Шевронные манжеты являются  резинотканевыми уплотнителями, обычно используются внутри гидравлических механизмов.

Работоспособность и долговечность шевронных манжет можно оценить по изменению эластичности манжеты. Эти изменения определяются в ходе измерений оста­точной деформации, являющийся разностью значений размеров исходного / деформированного / восстановивше­гося образца манжеты. Делают допущения о равенстве значений относительной и остаточной эластичности материала, так же условно  приравнивают скорости аккумуляции остаточной деформации и релаксации возникших напряжения. При покупке шевронных манжет стоит учесть что накопление остаточной деформации при контакте манжеты с маслами, не должно происходить структурных изменений материала в процессе набухания манжеты, приводящих к ослаблению молекулярных взаимодействий и изменению размеров манжеты.

Манжета шевронная ГОСТ 22704-77 изготавливается из армированной резины. В качестве армирующего наполнителя для резиновой смеси используется хлопчатобумажный материал или стекломатериал.

Манжета шевронная является составной, состоящей из слоев наирит + СКС или из отдельных слоев наирит, используется в среде минеральных масел, нефти, соленой и пресной воды.

Наирит улучшает физико-механические характеристики манжеты, расширяет диапазон температур эксплуатации от -30 до +70 ^оС, увеличивает срок службы до трех лет.

Шевронные резинотканевые манжеты уплотняют соединение "шток - цилиндр" в гидравлических механизмах. Размер манжеты ограничен возможностью металлорежущего оборудования для изготовления оснастки.

Максимальное давления при котором манжета не теряет уплотнительные свойства составляет 63 МПа, а скорость возвратно-поступательного движения штока не должна превышать 3 м/с.

Шевронные манжеты ГОСТ 22704-77, изготовленные из резиновых смесей на основе различных каучуков, помещенные в масленую среду могут сопровождаться положительным или отрицательным изменением масса, а так же могут не изменять своей массы.

При положительном изменении массы шевронной манжеты, происходит набухание резины и размер манжеты увеличивается.

При отрицательном изменении массы шевронной манжеты, происходит вымывание части ингредиентов резиновой смеси, это вызывает уменьшение размеров манжеты.

Если система резина — масло достигает равновесного состояния сопровождающееся увеличе­нием массы резины, то скорость релаксации напря­жения  выше, чем скорость накопления остаточной де­формации. Когда равновесное состояние системы резина — масло сопровождается уменьшением массы резины, то соотношение величины релаксации напряжения и накоп­ления остаточной деформации является обратным.

Это говорит о том, что в масленых системах нарушается тождество между оста­точной деформацией и релаксацией напряжения. В данном случае, статочная деформация отражающая изменение геометрических размеров манжеты шевронной ГОСТ 22704-77, не тождественна структурным изменениям материала манжеты, и значение изменений зависит от взаимного влияния масла с материалом манжеты. Релаксация напряжения является отражением проходящих структурно-химических процессов сопровождающих старение резины.

Поэтому при заказе шевронной манжеты, работающей в контакте с физически агрессивными маслами следует заострить внимание на значении показателя отно­сительной остаточной эластичности, которая определяется по релакса­ции напряжения.

В частности, на нефтяных вышках часто применяют пакеты состоящие из шевронных манжет ГОСТ 22704-77 установленных раздельно. Надо отметить, что масляная среда  загрязнена песком или глиной. Эти абразивные материалы сокращают срок службы уплотнения, однако его многокомпонентная структура состоящая из элементов различной плотности стойко переносит все воздействия.
